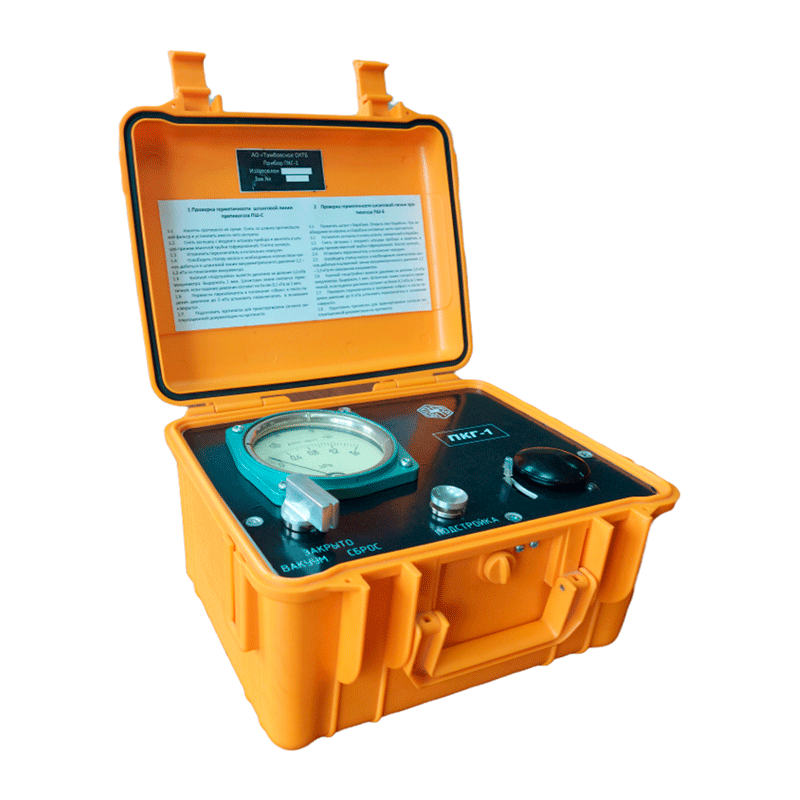

Прибор контроля герметичности шланговых противогазов

Прибор служит для проверки герметичности шланговой линии автономных дыхательных аппаратов типа ПШ - противогазов шланговых бесприводных с подачей воздуха за счет дыхания пользователя – ПШ-1С, ПШ-1Б, ПШ-20 и др. Принцип работы прибора основан на создании внутри шланговой линии разрежения (ВАКУУММЕТРИЧЕСКОГО давления) с последующим контролем падения давления, в случае негерметичности, по встроенному в прибор манометру.

В настоящее время изготовители шланговых противогазов рекомендуют в ходе эксплуатации проводить проверку герметичности шланговых линий своих изделий по падению ИЗБЫТОЧНОГО давления, создаваемого в шланговой линии. При этом проведение таких проверок требует наличия источника сжатого воздуха – воздушных магистралей или комплекса «баллон со сжатым воздухом – редуктор». Применение оборудования для таких проверок возможно только в стационарных условиях – в испытательных лабораториях.

Согласно ГОСТ 12.4.236-2012 «ССБТ СИЗОД Дыхательные аппараты со шлангом подачи чистого воздуха, используемые с масками и полумасками. Общие технические требования. Методы испытаний. Маркировка» проверка герметичности должна осуществляться при разрежении, равном (1,0±0,1) кПа. Падение за 1 мин не должно превышать 100 Па (п.6.6.1).

Применение прибора ПКГ для проверки шланговой линии на герметичность позволит исключить использование громоздкого стационарного оборудования и дает более объективные показатели по герметичности.

По требованию потребителей прибор ПКГ может быть укомплектован головой - манекеном для проведения проверок лицевых частей противогазов на герметичность. Проверка осуществляется в соответствии с требованиями ГОСТ 12.4.293-2015 «ССБТ СИЗОД Маски. Общие технические условия» созданием в подмасочном пространстве разрежения (1,0±0,1) кПа (п.6.14). Подключение прибора ПКГ к голове – манекену выполняется гофрированной трубкой из комплекта поставки противогаза.
